Артикул SIVER DATA
Бренд SIVER (Россия)
Телефоны консультантов :
+7(925)505 33 80 Андрей Гончаров
+7(925)504 90 92 Андрей Шутиков
8(800)100-97-45 бесплатный номер для РФ
+7(925)504 90 66 WhatsApp
699 988 руб.
Цена: 664 989 руб.

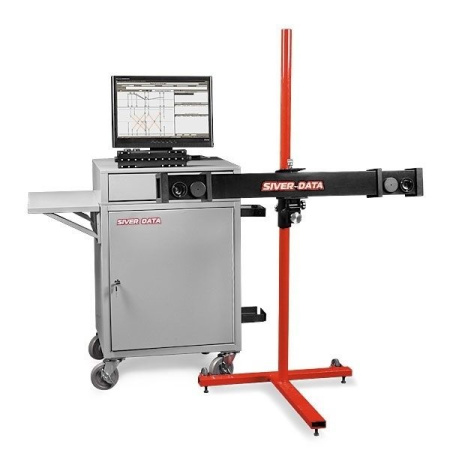

Система измерения геометрии кузова SIVER DATA предназначена  для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта и для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально.

Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием. Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки.

Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве.

Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой – 1 мм.  Сивер Дата имеет Метрологический сертификат, который удостоверяет правильность всех получаемых измерений и даёт возможность пользователям системы смело предоставлять данные о состоянии кузова как клиентам, так и страховым

Измерительный блок выполнен в виде прочной металлической балки с двумя установленными внутри видеокамерами. Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации.

В комплект входит несколько сменных щупов:
1. Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений.
2. Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально.
3. Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку.
4. Экстра длинный щуп, используется для доступа к глубоко расположенным точкам.
Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно – простым нажатием специальной кнопки, расположенной на указке. Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером. Оборудование имеет сертификат соответствия требованиям безопасности (РОСС RU.MT20.B10732) и метрологический сертификат.

Порядок работы с системой SIVER DATA

1. Открытие проекта
Необходимо выбрать автомобиль из базы данных и ввести информацию о владельце.
Для увеличения нажмите на картинку
2. Первичный осмотр
Необходимо визуально оценить, какая часть автомобиля повреждена, а какая – нет.
Открыть базу данных и оценить, какие точки можно задействовать при измерениях в повреждённой части и в неповреждённой.
Выбрать 3, а лучше 4-6 точек в неповреждённой части автомобиля.
Выбрать в битой части точки, которые нужно проконтролировать (лонжероны, точки крепления подвески и т.д.)
3. Измерение выбранных точек
В соответствии с инструкциями программы необходимо измерить все выбранные точки в наиболее удобном порядке. После сопоставления полученных кадров вычисляются пространственные координаты каждой светящейся точки и всей указки в целом, в том числе и координаты измерительного острия – щупа. Таким образом, достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы компьютер определил положение этой точки в трёхмерном пространстве.
4. Анализ результатов измерений.
Система автоматически, методом последовательных приближений, совмещает все измеренные точки с эталонными точками в базе данных. Точки, отклонения которых больше, чем задано (как правило, 5 мм), считаются деформированными точками (красные). Те, у которых отклонение меньше – помечаются как неповреждённые (зелёные). Результаты всех измерений можно распечатать.

Преимущества инновационной электронной системы измерения геометрии кузова SIVER DATA

Нет механических частей, нет сложной электроники, нет лазера Измерительная балка может быть расположена произвольно. Указка механически независима (не используются рельсы и т.п.) – более  гибкое и комфортное использование. Не требует установки на автомобиль (нет мишеней, датчиков, линеек). Не привязана к стапелю – можно использовать на нескольких стапелях с минимальными затратами времени для перемещения системы.

Из-за отсутствия требований по установке системы не требуется установка машины на стапель – можно  сделать быстрый экспресс-анализ и диагностику кузова. Измерения данной системой не требуют наличия адаптеров.  Нет риска, потерять адаптер. Не требуется времени на смену адаптеров.

Новые автомобили в базе данных SIVER DATA
