Артикул:
РВ 110/10

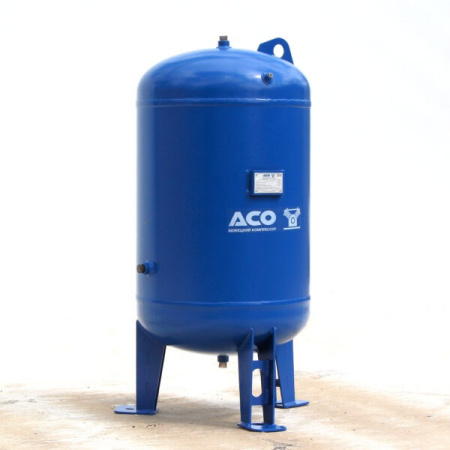

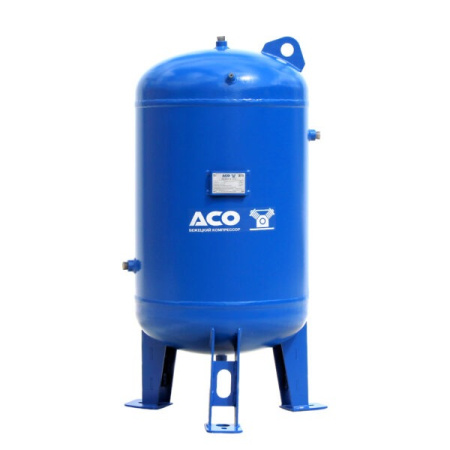

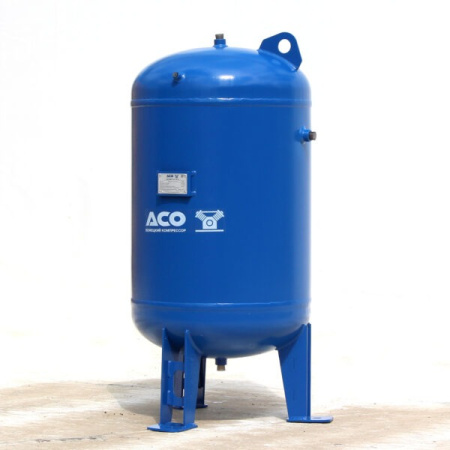

Ресивер воздушный РВ 110/10
Ресивер воздушный вертикальный РВ 110/10 Бежецкого завода АСО имеет объем 110 л, рассчитан на эксплуатацию при максимальном рабочем давлении 10 атм при температуре от — 20 до + 100 °C, изготовлен из стали Ст3пс. Габариты 50 х 51 х 98 см, масса 50 кг.

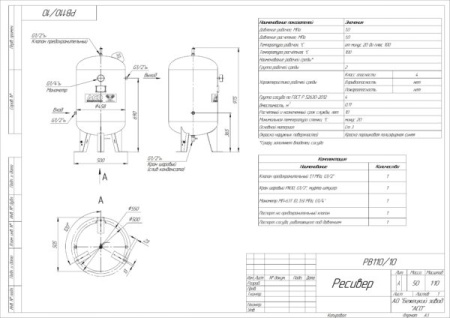

Конструктивно ресивер представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами)
Ресивер установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Конструкция ресивера РВ 110/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие — полиэфирная порошковая краска RAL 5010. Расчетный срок службы — 10 лет. Расчетное число циклов нагружения — 4,9 х 104.
Основные функции:
— накопление и хранение используемого в технологическом процессе сжатого воздуха;
— стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
— обеспечение работы компрессора в оптимальном для него режиме;
— уменьшение числа перепусков компрессора;
— сбор конденсата и его отвод через пробку для слива;
— охлаждение сжатого воздуха в системе.
Условия эксплуатации ресивера:
— высота над уровнем моря не более 1000м;
— температура окружающей среды от 253К (минус 20°С) до 313К (+40°С);
— относительная влажность воздуха не более 80% при 298К (+25°С)
Климатическое исполнение «УХЛ» категория изделия 3.1 по ГОСТ 15150-69
Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Исполнение, Вертикальный
Марка стали, Ст3пс
Наружное покрытие RAL 5010
Объем, л 110
Срок службы, лет 10
Условия эксплуатации, °C от -20 до +100
Вход,выход, дюйм 1/2"
Габариты, см 50 х 51 х 98
Вес 50kg
Ресивер воздушный вертикальный РВ 110/10 Бежецкого завода АСО имеет объем 110 л, рассчитан на эксплуатацию при максимальном рабочем давлении 10 атм при температуре от — 20 до + 100 °C, изготовлен из стали Ст3пс. Габариты 50 х 51 х 98 см, масса 50 кг.
Конструктивно ресивер представляет собой цельносварную конструкцию из цилиндрической обечайки с приваренными эллиптическими днищами и конструктивными элементами (бобышками, кронштейнами)
Ресивер установлен на приваренных опорах. Для строповки при отгрузке и монтаже имеются кронштейны.
Конструкция ресивера РВ 110/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие — полиэфирная порошковая краска RAL 5010. Расчетный срок службы — 10 лет. Расчетное число циклов нагружения — 4,9 х 104.
Основные функции:
— накопление и хранение используемого в технологическом процессе сжатого воздуха;
— стабилизация давления и сглаживание пульсаций воздушного потока в пневматической системе;
— обеспечение работы компрессора в оптимальном для него режиме;
— уменьшение числа перепусков компрессора;
— сбор конденсата и его отвод через пробку для слива;
— охлаждение сжатого воздуха в системе.
Условия эксплуатации ресивера:
— высота над уровнем моря не более 1000м;
— температура окружающей среды от 253К (минус 20°С) до 313К (+40°С);
— относительная влажность воздуха не более 80% при 298К (+25°С)
Климатическое исполнение «УХЛ» категория изделия 3.1 по ГОСТ 15150-69
Ресивер предназначен для эксплуатации в районах с сейсмичностью не более 6 баллов по двенадцати бальной шкале.
При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).
Для увеличения ресурса ресурса и повышения надежности работы ресивера рекомендован периодический контроль сварных соединений, проверка арматуры, измерительных приборов и предохранительных устройств, а также обследование защитного покрытия и поддержание его в надлежащем состоянии.
Ресивер поставляется в комплекте с манометром, предохранительным клапаном и паспортом сосуда, работающего под давлением. Транспортирование осуществляется любым видом транспорта с учетом требований Правил, действующих для соответствующего вида транспорта. Для упаковки применяются дощатые ящики (обрешетка). Способ хранения должен обеспечивать сохранность качества ресивера, предохранять его от коррозии, загрязнения, механических повреждений и деформации. При сроках хранения более года, при условии хранения в закрытом неотапливаемом помещении, должна быть произведена переконсервация.
Технические характеристики РВ 110/10
Давление, атм 10Исполнение, Вертикальный
Марка стали, Ст3пс
Наружное покрытие RAL 5010
Объем, л 110
Срок службы, лет 10
Условия эксплуатации, °C от -20 до +100
Вход,выход, дюйм 1/2"
Габариты, см 50 х 51 х 98
Вес 50kg
